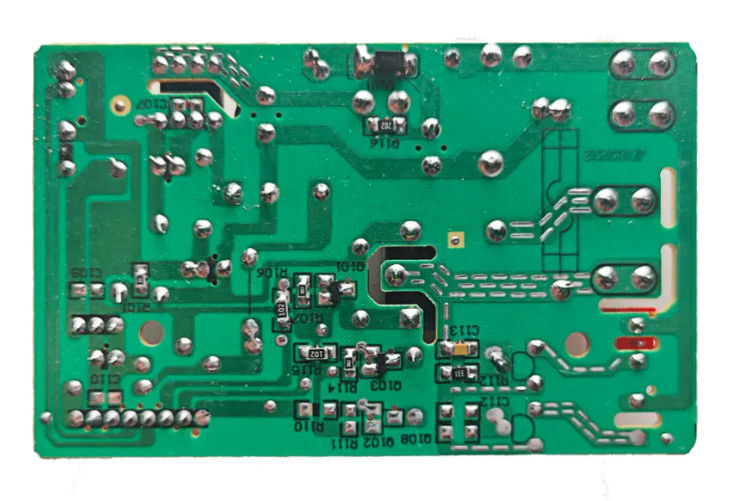

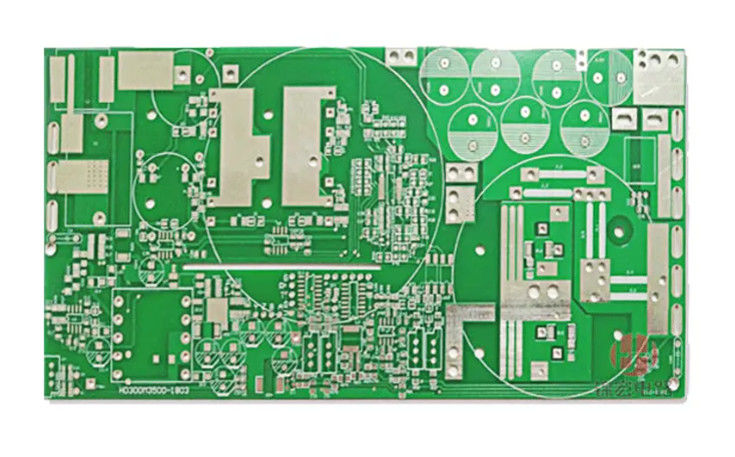

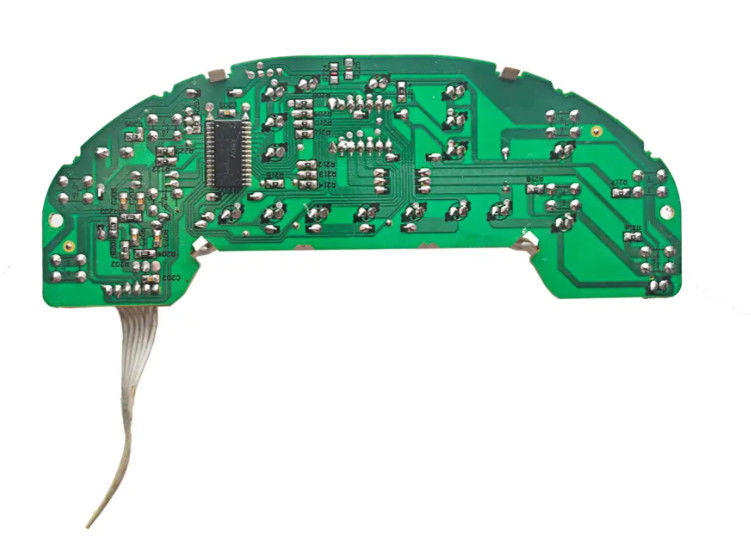

Circuits imprimés à une seule face pour cuisinière à riz 94v0 avec finition de surface de base FR4

Le fabricant de circuits imprimés à PCB à face unique amélioré 94v0 pour cuisinière à riz avec finition de surface OSP de base FR4.

Un PCB à une seule face d'un fabricant fait référence à une carte de circuit imprimé qui a des circuits et des composants montés sur un seul côté de la carte.le PCB a été spécialement conçu pour une carte de circuit imprimé de cuisinière à riz 94V0Voici une description des aspects clés de ce PCB et de son processus de fabrication, y compris l'utilisation d'un matériau de base FR4 et une finition de surface OSP:

Conception de PCB à face unique:Le fabricant crée une conception pour le PCB à face unique qui répond aux exigences spécifiques de la carte de circuit imprimé de la cuisinière à riz 94V0.La conception inclut la disposition et le placement des composants, le routage des traces de signal, la gestion de l'alimentation, le contrôle de la température, les caractéristiques de l'interface utilisateur et les mécanismes de sécurité nécessaires au fonctionnement de la cuisinière à riz.

Matériau de base FR4:Le PCB est construit à partir de FR4, un matériau laminé époxy en fibre de verre ignifuge largement utilisé.et stabilité dimensionnelleIl fournit une base stable et fiable pour le montage des composants et le routage des circuits.

Couche de cuivre et gravure:Une fine couche de cuivre est appliquée sur le matériau de base FR4 pour créer les voies conductrices du circuit.en laissant derrière les traces de circuit souhaitées selon la conception.

Placement des composants:Des composants tels que des microcontrôleurs, des condensateurs, des résistances, des capteurs, des connecteurs et d'autres pièces nécessaires sont montés sur le seul côté du PCB.Le placement des composants est effectué conformément aux spécifications de conception pour assurer une bonne fonctionnalité et une utilisation efficace de l'espace disponible..

Masque de soudure:Une couche de masque de soudure est appliquée sur le PCB pour protéger les traces de cuivre et prévenir les ponts de soudure indésirables pendant le processus d'assemblage.mais il peut aussi être disponible dans d' autres couleurs.

Finition de surface de l'OSP:L'OSP (Organic Solder ability Preservative) est utilisé comme finition de surface pour le PCB à une seule face.OSP est une fine couche protectrice appliquée sur les traces de cuivre pour prévenir l'oxydation et assurer une bonne capacité de soudureIl fournit une surface plane et uniforme pour le soudage des composants pendant l'assemblage.

Impression à la sérigraphie et à la légende:Le fabricant peut ajouter une couche de sérigraphie au PCB, qui comprend des contours imprimés des composants, des désignations de référence et d'autres marquages pour faciliter le placement et l'identification des composants.L'impression de légendes peut également être ajoutée pour fournir des informations supplémentaires, telles que les valeurs des composants ou les avertissements importants.
